Fehler bei Berechnung verschraubter Flanschverbindungen nach DIN EN 1591-1
4,90 €
Auf Lager
Artikelnummer
01252_2017_09_02

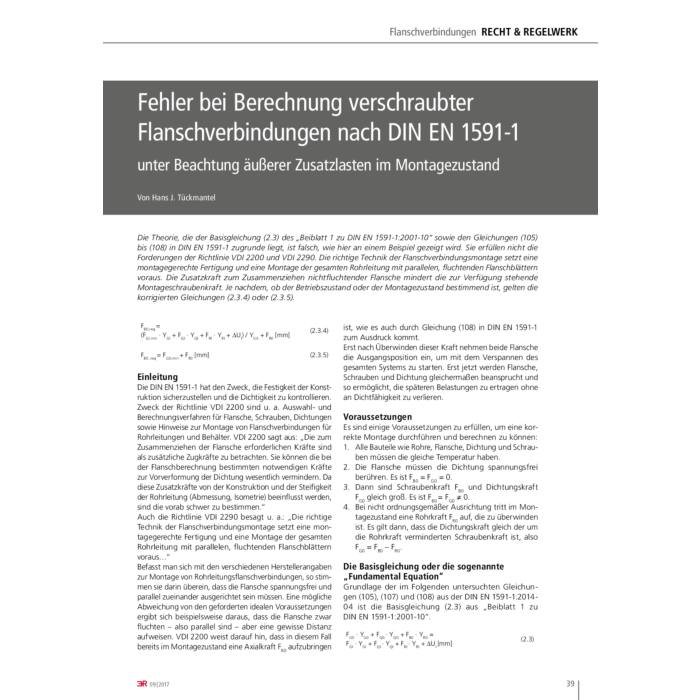

Die Theorie, die der Basisgleichung (2.3) des „Beiblatt 1 zu DIN EN 1591-1:2001-10“ sowie den Gleichungen (105) bis (108) in DIN EN 1591-1 zugrunde liegt, ist falsch, wie hier an einem Beispiel gezeigt wird. Sie erfüllen nicht die Forderungen der Richtlinie VDI 2200 und VDI 2290. Die richtige Technik der Flanschverbindungsmontage setzt eine montagegerechte Fertigung und eine Montage der gesamten Rohrleitung mit parallelen, fluchtenden Flanschblättern voraus. Die Zusatzkraft zum Zusammenziehen nichtfluchtender Flansche mindert die zur Verfügung stehende Montageschraubenkraft. Je nachdem, ob der Betriebszustand oder der Montagezustand bestimmend ist, gelten die korrigierten Gleichungen (2.3.4) oder (2.3.5).
| Autoren | Hans J. Tückmantel |
|---|---|
| Erscheinungsdatum | 27.09.2017 |
| Format | |
| Verlag | Vulkan-Verlag GmbH |
| Seitenzahl | 4 |
| Titel | Fehler bei Berechnung verschraubter Flanschverbindungen nach DIN EN 1591-1 |
| Beschreibung | Die Theorie, die der Basisgleichung (2.3) des „Beiblatt 1 zu DIN EN 1591-1:2001-10“ sowie den Gleichungen (105) bis (108) in DIN EN 1591-1 zugrunde liegt, ist falsch, wie hier an einem Beispiel gezeigt wird. Sie erfüllen nicht die Forderungen der Richtlinie VDI 2200 und VDI 2290. Die richtige Technik der Flanschverbindungsmontage setzt eine montagegerechte Fertigung und eine Montage der gesamten Rohrleitung mit parallelen, fluchtenden Flanschblättern voraus. Die Zusatzkraft zum Zusammenziehen nichtfluchtender Flansche mindert die zur Verfügung stehende Montageschraubenkraft. Je nachdem, ob der Betriebszustand oder der Montagezustand bestimmend ist, gelten die korrigierten Gleichungen (2.3.4) oder (2.3.5). |
